Suchen Sie nach einem Dampferzeuger, der stabil, effizient und zuverlässig Produktionswärme liefert? Dann können Sie einen Naturumlauf-Dampferzeuger kaufen. Die Anlagen liefern Dampf sehr gleichmäßig, decken je nach Bauart unterschiedliche Druck- sowie Leistungsbereiche ab und kommen ohne zusätzliche Umwälzpumpe aus.
Das senkt den Strombedarf sowie den Wartungsaufwand, setzt baulich aber auch einige Bedingungen voraus. Welche das sind, worin die Vorteile der Lösungen liegen und wann Sie einen Naturumlauf-Dampferzeuger kaufen können, erklären wir in den folgenden Abschnitten.
Die wichtigsten Informationen auf einen Blick:
- Naturumlauf-Dampferzeuger nutzen Dichteunterschiede zwischen Wasser und Dampf, um das Kesselwasser ohne zusätzliche Umwälzpumpe zirkulieren zu lassen.
- Die Technik ist robust, zuverlässig und vergleichsweise wartungsarm und eignet sich besonders für einen kontinuierlichen Dampfbedarf.
- Typische Einsatzbereiche sind Industrie, Kraftwerke, Biomasse- und Müllverbrennungsanlagen sowie Abhitzesysteme.
- Grenzen bestehen vor allem bei sehr hohen Drücken, schnellen Lastwechseln und Anforderungen an eine besonders kompakte Bauweise.
- Vor dem Kauf sind Dampfbedarf, Druckniveau, Lastprofil, Energieträger und bauliche Voraussetzungen individuell zu prüfen.
Die Themen im Überblick:
- Naturumlauf-Dampferzeuger: Was ist das?
- Die wichtigsten Vorteile der Dampfkessel
- Typische Einsatzbereiche der Lösungen
- Aufbau und Funktion im Überblick erklärt
- Anforderungen & Grenzen für den Einsatz
- Alternative Dampferzeuger im Überblick
- Naturumlauf-Dampferzeuger kaufen: Tipps
- FAQ: Häufig gestellte Fragen und Antworten
Naturumlauf-Dampferzeuger funktionieren ohne Umwälzpumpe
Sind Sie auf der Suche nach einem Dampfkessel für die Versorgung mit Prozesswärme, bietet es sich in vielen Fällen an, einen Naturumlauf-Dampferzeuger zu kaufen. Der Kessel gehört zur Kategorie der Wasserrohrkessel und zählt zu den ältesten Bauarten. So wurden erste Anlagen dieser Art schon gegen Ende des 19. Jahrhunderts entwickelt. Auch wenn sich an der Technik bis heute einiges geändert hat, bleibt das Grundprinzip doch gleich.
Funktionsprinzip der Dampfkessel: Umlauf durch Dichteunterschiede
Denn bei einem Naturumlauf-Dampferzeuger zirkuliert das Wasser ohne die sonst nötige Umwälzpumpe. Möglich ist das allein durch Dichteunterschiede zwischen heißem Wasser und dem leichteren Wasser-Dampf-Gemisch: Das Gemisch steigt in beheizten Rohren nach oben, während kühleres Wasser unten nachströmt. In einer Trommel wird der Dampf vom Wasser getrennt und anschließend genutzt oder weiter überhitzt.
Wichtig zu wissen:
Bei geschlossenen Naturkreislauf-Dampferzeugern kann eine vollständige Kondensatrückführung Voraussetzung für den Betrieb sein. Klassische Naturumlaufkessel benötigen diese jedoch nicht unmittelbar für das Naturumlaufprinzip. Entscheidend ist der Dichteunterschied zwischen Wasser in den Fallrohren und dem Wasser-Dampf-Gemisch in den beheizten Steigrohren.
Großer Leistungsbereich und hohe Dampfdrücke für viele Einsätze
Naturumlauf-Dampferzeuger erbringen hohe thermische Leistungen für industrielle Großverbraucher. Je nach Bauart reicht das Leistungsspektrum dabei von kompakten Industrieanlagen mit einigen hundert Kilowatt bis zu großen Kraftwerkskesseln mit wesentlich höheren Leistungen. Spezielle industrielle Naturkreislauf-Dampferzeuger erreichen beispielsweise Leistungen von rund 200 bis 2.900 kW und Dampfleistungen von etwa 500 bis über 7.000 kg/h.
Verschiedene Einsatzbereiche und Energieträger für Dampfkessel
Sofern sich ausreichend Wärme zum Verdampfen des Wassers bereitstellen lässt, sind Dampfkessel mit Naturumlauf nicht an bestimmte Energieträger gebunden. Typischerweise kommen aber Erdgas, Heizöl, Kohle sowie Biomasse wie Holz oder Reststoffe. Darüber hinaus kommen Abfälle als Brennstoff sowie heiße Abgase aus anderen Prozessen als Wärmequelle infrage. Letztere versorgen dabei Abhitzekessel mit Naturumlauf mit Wärme.
Verschiedene Energieträger möglich:
Die wichtigsten Energieträger für befeuerte Naturumlaufkessel sind Erdgas, Heizöl, Kohle und Biomasse. Darüber hinaus können die Anlagen Abfälle energetisch verwerten oder als Abhitzekessel industrielle Abwärme nutzen.

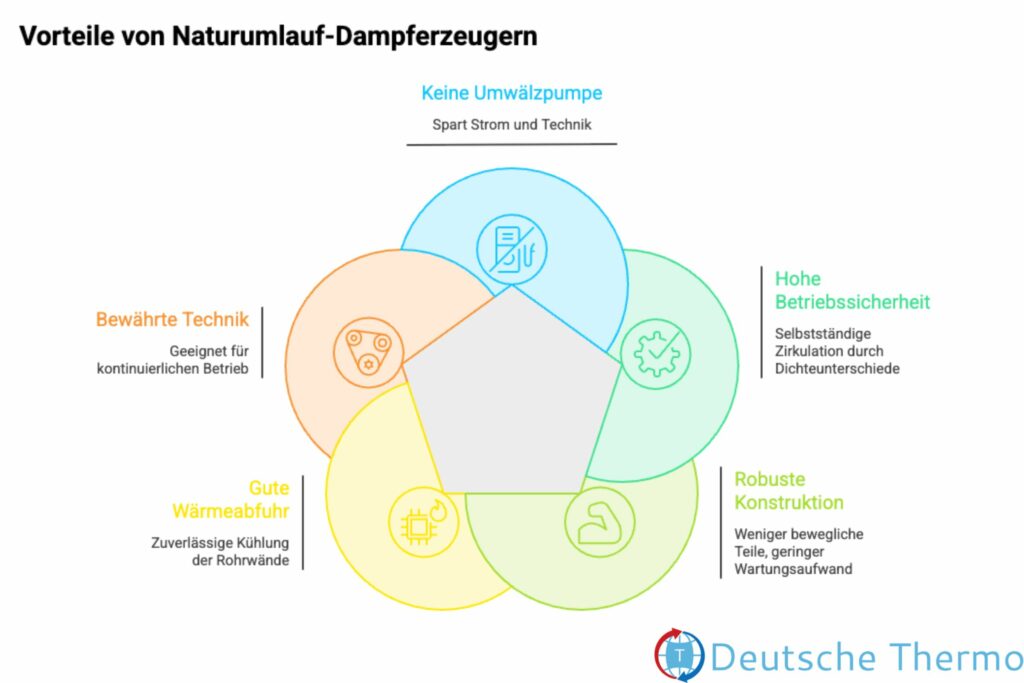

Sicher, robust und effizient: Die Vorteile der Naturumlauf-Dampferzeuger
Wenn Sie einen Naturumlauf-Dampferzeuger kaufen, profitieren Sie von zahlreichen Vorteilen. So sparen Sie zum Beispiel die Umwälzpumpe ein. Sie senken Ihren Stromverbrauch und profitieren von einer robusten Anlage mit hoher Betriebssicherheit. Die folgende Übersicht zeigt die wichtigsten Vorteile beim Kauf eines Naturumlauf-Dampferzeugers:
- Keine Umwälzpumpe nötig: Geringerer Eigenstromverbrauch und weniger Technik.
- Hohe Betriebssicherheit: Die Wasserzirkulation entsteht selbstständig durch Dichteunterschiede.
- Robuste, vergleichsweise einfache Konstruktion: Weniger bewegliche Bauteile und damit geringerer Wartungsaufwand.
- Gute Wärmeabfuhr: Die natürliche Zirkulation sorgt für eine zuverlässige Kühlung der beheizten Rohrwände.
- Bewährte Technik: Besonders für kontinuierlichen Betrieb bei geeigneten Druck- und Lastbereichen.
Typische Einsatzbereiche der sparsamen und robusten Dampferzeuger
Viele Industriezweige setzen seit Jahrzehnten auf dieses Kesselsystem und versorgen Produktionslinien zuverlässig mit größeren Dampfmengen. Verursachen Ausfälle hohe Kosten, zahlt sich die robuste Konstruktion dabei aus. Einen Naturumlauf-Dampferzeuger zu kaufen, lohnt sich damit unter anderem in folgenden Branchen:
- Kraftwerke: Naturumlauf-Dampferzeuger liefern Dampf für Dampfturbinen, die wiederum Generatoren zur Stromerzeugung antreiben.
- Chemische Werke: Destillationskolonnen und Wärmetauscher verlangen große Mengen Dampf auf verlässlichem Temperaturniveau.
- Papierfabriken: Die Trocknung der Papierbahnen benötigt Tag und Nacht große Dampfströme bei konstantem Betriebsdruck.
- Heizkraftwerke: Biomasse- oder Müllverbrennungsanlagen koppeln Strom- und Nahwärmeerzeugung über diesen Kesseltyp.
- Erdölraffinerien: Thermische Spaltprozesse erfordern hohe Kesselleistungen mit höchster Verfügbarkeit.
Besonders eignen sich Naturumlauf-Dampferzeuger dabei für stationäre Anlagen mit längerem, gleichmäßigem Betrieb.
Wichtig zu wissen:
Für extrem dynamische Lastprofile oder Anwendungen mit besonderen Platz- und Druckanforderungen sollten Sie prüfen, ob Naturumlauf-, Zwangsumlauf- oder Zwangsdurchlaufkessel die technisch günstigere Lösung darstellen.
Aufbau und Funktion der Dampfkessel mit Naturumlauf-Prinzip
Damit sich das Funktionsprinzip in der Praxis nutzen lässt, setzen Naturumlauf-Dampferzeuger einen besonderen Aufbau voraus. Dieser ist wieder mit besonderen Anforderungen an den Betrieb und die Betriebsstätte verbunden. Im Folgenden geben wir die wichtigsten Informationen zu Aufbau sowie Funktion und zeigen, ob Sie einen Naturumlauf-Dampferzeuger kaufen können.

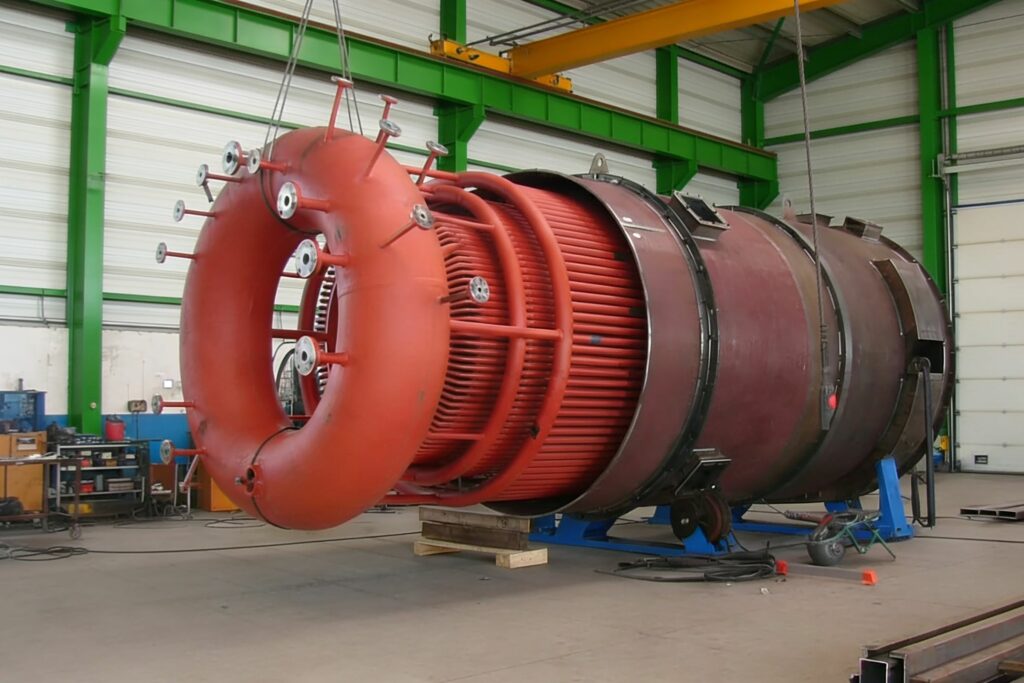

Die wichtigsten Bauteile der Dampferzeuger und ihre Funktion
Wenn Sie einen Naturumlauf-Dampferzeuger kaufen, erhalten Sie in der Regel vertikal ausgeführte Kessel, die zuverlässig Dampf liefern. Im Detail bestehen die Anlagen dabei aus den folgenden Komponenten:
- Steig- bzw. Verdampferrohre: Die Rohre führen Wasser durch den heißen Bereich des Kessels. Das Medium nimmt dabei Wärme auf und beginnt teilweise zu verdampfen. Es entsteht ein Gemisch aus Wasser und Dampf.
- Dampftrommel: Die Trommel befindet sich im oberen Bereich der Anlage. Sie enthält Wasser und Dampf, die sich im laufenden Betrieb hier trennen.
- Fallrohre: Die Fallrohre führen nicht verdampftes Kesselwasser über den nicht direkt beheizten Bereich des Kessels wieder nach unten.
- Sammler: Der Sammler befindet sich ganz unten im Aufbau der Naturumlauf-Dampferzeuger. Hier fließt das Wasser zusammen, bevor es sich auf die Steig-/Verdampferrohre aufteilt und durch den natürlichen Umlauf aufsteigt.
Abhängig vom Bedarf können Sie für den Naturumlauf-Dampferzeuger auch einen Überhitzer kaufen, um dem Dampf weiter Wärme zuzuführen.
Funktionsweise: Natürlicher Umlauf durch Dichteunterschiede
Wenn Sie einen Naturumlauf-Dampferzeuger kaufen und in Betrieb nehmen, erhitzt ein Brenner das Wasser in den Steigrohren. Das Medium verdampft dabei teilweise und steigt durch natürliche Dichteunterschiede bis zur Dampftrommel auf. Hier trennen sich Dampf und Wasser voneinander. Während der Dampf weiter aufsteigt und bei Bedarf zu einem Überhitzer oder zu einem Verbraucher strömt, fällt das abgeschiedene Kesselwasser über die Fallrohre zu den unteren Sammlern. Von dort gelangt es erneut in die beheizten Steigrohre und der Kreislauf beginnt von vorn.
Wichtig zu wissen:
Im Naturumlaufkessel zirkuliert ein Teil des Wassers mehrfach durch die Verdampferrohre, bevor es vollständig verdampft. Eine zusätzliche Umwälzpumpe ist dafür nicht erforderlich. Beim Zwangsumlauf übernimmt dagegen eine Pumpe die Zirkulation, während das Wasser beim Zwangsdurchlauf den Dampferzeuger nur einmal durchströmt.
Voraussetzungen und Anforderungen an Anlage und Betrieb
Sie können einen Naturumlauf-Dampferzeuger kaufen, wenn Sie einen kontinuierlichen Dampfbedarf bei unterkritischen Betriebsdrücken decken möchten. Je nach Bauart und Einsatzgebiet reicht das Druckspektrum von industriellen Prozessdampfanlagen bis zu Hochdruckkesseln im Kraftwerksbereich. Neben diesen funktionalen Voraussetzungen sind auch einige bauliche Anforderungen zu erfüllen. So muss der Kessel in der Regel vertikal eingebaut werden. Die Verbraucher sollten bei geschlossenen Anlagen über dem Kessel sitzen und der Druck muss in einem günstigen Bereich liegen, um den Naturumlauf im Dampferzeuger aufrechtzuerhalten. Die folgende Tabelle fasst die wichtigsten Vorgaben für Sie zusammen:
| Bereich | Anforderung / Grenze |
|---|---|
| Druck | Der Dichteunterschied zwischen Wasser und Dampf muss groß genug sein. Bei sehr hohen Drücken wird er kleiner und der Naturumlauf schwächer. |
| Rohrführung | Fall- und Steigrohre müssen so angeordnet und dimensioniert sein, dass eine stabile natürliche Zirkulation entstehen kann. |
| Wärmeeintrag | Die Verdampferrohre müssen ausreichend und möglichst gleichmäßig beheizt werden. Lokale Überhitzung ist zu vermeiden. |
| Wasserqualität | Speise- und Kesselwasser müssen gut aufbereitet sein. Ablagerungen in den Rohren verschlechtern die Wärmeübertragung und können Schäden verursachen. |
| Lastbereich | Besonders geeignet ist das Prinzip für relativ gleichmäßigen Dauerbetrieb. Sehr schnelle oder extreme Laständerungen sind anspruchsvoller. |
| Bauhöhe | Für einen guten Naturumlauf ist eine gewisse Höhendifferenz zwischen Dampftrommel und unteren Sammlern hilfreich. Sehr kompakte Anlagen sind daher schwieriger umzusetzen. |
Die wichtigste technische Grenze ist in der Regel der Druck: Denn je näher man dem kritischen Druck kommt, desto ähnlicher sind die Dichten von Wasser sowie Dampf und der Naturumlauf lässt sich nicht mehr realisieren. Geht es um Einsätze mit überkritischem Druck, sollten Sie also lieber einen Kessel mit Zwangsdurchlauf als einen Naturumlauf-Dampferzeuger kaufen.
Alternativen zum Naturumlauf-Dampferzeuger kaufen: Auswahl
Kommt ein Dampfkessel mit natürlichem Umlauf nicht infrage, können Sie sich in der Regel für einen Zwangsumlauf- oder für einen Zwangsdurchlauf-Dampferzeuger entscheiden.
- Zwangsumlauf-Dampferzeuger unterscheiden sich im Aufbau nicht wesentlich von Kesseln mit Naturumlauf. Sie besitzen aber eine Pumpe, um das Wasser in der Anlage umzuwälzen. Die Zirkulation ist dadurch nicht mehr allein auf den natürlichen Dichteunterschied zwischen Wasser und Wasser-Dampf-Gemisch angewiesen und der Einsatzbereich ist größer.
- Zwangsdurchlauf-Dampferzeuger drücken Speisewasser mit einer Pumpe durch die Heizflächen. Das Medium erwärmt, verdampft und überhitzt sich dabei bei Bedarf in einem Schritt. Interessant ist die Technik für sehr hohe sowie überkritische Drücke und dann, wenn Sie einen sehr kompakten Aufbau benötigen.
Naturumlauf-Dampferzeuger kaufen: Der Weg zum passenden Kessel
Die Anschaffung eines Industriekessels bindet Kapital über viele Jahre und verlangt eine gründliche Vorbereitung. Kennen Sie die spezifischen Grenzen der Kesseltechnik, wählen Sie von Beginn an die richtige Konfiguration. Wir empfehlen daher: Gehen Sie bei der Projektrealisierung planvoll vor, um teure Nachbesserungen im Kesselhaus zu vermeiden. Die folgende Übersicht zeigt den Ablauf Schritt für Schritt.
01
Schritt 1: Lastprofile und Druckstufen festlegen
Erfassen Sie im ersten Schritt den genauen Dampfbedarf aller angeschlossenen Verbraucher. Prüfen Sie minimale, durchschnittliche und höchste Abnahmemengen im Jahresverlauf, um den Kessel passgenau zu dimensionieren. Klären Sie auch, ob Ihre Anlagen Sattdampf oder überhitzten Dampf für die Kraft-Wärme-Kopplung verlangen.
02
Schritt 2: Den Aufstellort vorbereiten
Untersuchen Sie im nächsten Schritt die Tragfähigkeit des Baugrunds und prüfen Sie die baurechtlich zulässige Gebäudehöhe auf Ihrem Werksgelände. Denken Sie im gleichen Zuge auch an die Anbindung von Rauchgaskanälen, Schornstein, Brennstoffversorgung und Speisewasserleitungen. Wichtig ist es außerdem, rund um den Kessel genügend Platz freizuhalten. Diesen benötigen Sie für spätere Inspektionen und Reparaturen.
03
Schritt 3: Sanierung planen und Fördermittel nutzen
Modernisieren Sie eine Dampfkesselanlage, kommen abhängig von Energieträger, Effizienzsteigerung und Einbindung in den Produktionsprozess unter Umständen auch Fördermittel infrage. Förderfähig sind beispielsweise bestimmte Maßnahmen zur Nutzung erneuerbarer Prozesswärme, zur Abwärmenutzung oder zur energetischen Optimierung von Produktionsprozessen. Stellen Sie entsprechende Anträge unbedingt vor der Unterzeichnung von Lieferverträgen, damit Ihnen keine Gelder entgehen. Durch die clevere Kombination aus Förderung und Sanierung amortisiert sich die Neuanlage spürbar schneller. Setzen Sie dabei unbedingt auf die Unterstützung durch einen erfahrenen Energieberater, um keine Fördermittel zu verlieren.
Häufige Fragen zum Naturumlauf-Dampferzeuger
Vor dem Kauf eines Großkessels tauchen in Besprechungen zwischen Einkauf, Betriebsleitung und Planern viele Detailfragen auf. Die folgenden Antworten fassen die wichtigsten Fakten noch einmal knapp und verständlich zusammen. So treffen Sie sichere Entscheidungen für Ihr Unternehmen.
Naturumlauf-Dampferzeuger eignen sich vor allem, wenn kontinuierlich größere Dampfmengen benötigt werden. Typische Einsatzbereiche sind Industrie- und Heizkraftwerke, Biomasse- und Müllverbrennungsanlagen sowie die chemische und verfahrenstechnische Industrie. Auch als Abhitzekessel kommen sie zum Einsatz. Besonders geeignet sind sie für einen weitgehend gleichmäßigen Dauerbetrieb.
Bei sehr hohen Drücken stößt das Naturumlaufprinzip an Grenzen, da der für die Zirkulation notwendige Dichteunterschied zwischen Wasser und Dampf abnimmt. Für annähernd überkritische Drücke sind Naturumlaufkessel ungeeignet. Auch bei kurzfristigen Lastwechseln oder besonders kompakten Anlagen können andere Kesselbauarten vorteilhafter sein.
Naturumlauf-Dampferzeuger benötigen keine Umwälzpumpe und arbeiten dadurch einfach, robust und mit geringem Eigenstrombedarf. Sie gelten zudem als zuverlässig und langlebig. Nachteile sind der vergleichsweise große Platzbedarf sowie die Grenzen bei sehr hohen Drücken und schnellen Laständerungen.
Die Verbrennungswärme erhitzt das Wasser in den Steigrohren, sodass Dampfbläschen aufsteigen. Dieses Dampf-Wasser-Gemisch besitzt ein geringeres spezifisches Gewicht als das kühlere Wasser in den unbeheizten Fallrohren. Der entstehende Dichteunterschied erzeugt einen natürlichen Auftrieb, der das Wasser zuverlässig durch den Kessel zirkulieren lässt.
Naturumlauf-Dampferzeuger arbeiten stabil bis zu einem Druck von etwa 160 bis 180 bar. Darüber nimmt der Dichteunterschied zwischen kochendem Wasser und Nassdampf sukzessive ab, sodass der Naturumlauf zunehmend zusammenbricht. Wer höhere Drücke für Kraftwerksturbinen benötigt, greift daher zu Zwangsdurchlaufkesseln.
Naturumlauf-Dampferzeuger lassen sich je nach Feuerung mit gasförmigen und flüssigen Brennstoffen betreiben. Auch Biomasse, Altholz und Abfälle kommen infrage. Als Abhitzekessel können die Anlagen zudem Wärme aus heißen industriellen Abgasen nutzen.
Für die Modernisierung einer Dampfkesselanlage stehen in vielen Fällen Fördermittel zur Verfügung. Die Bundesförderung für Energie- und Ressourceneffizienz in der Wirtschaft (EEW) unterstützt beispielsweise Maßnahmen zur Nutzung erneuerbarer Prozesswärme, zur Abwärmenutzung und zur energetischen Optimierung von Produktionsprozessen. Ob und in welcher Höhe eine Förderung möglich ist, hängt vom konkreten Vorhaben ab. Ein Energieberater unterstützt Sie hier individuell.
Naturumlauf-Dampferzeuger sind auf einen langjährigen Betrieb ausgelegt. Bei guter Wasseraufbereitung, regelmäßiger Wartung und fachgerechten Prüfungen können Wasserrohrkessel mehrere Jahrzehnte genutzt werden. Die tatsächliche Lebensdauer hängt jedoch stark von Betriebsweise, Belastung, Wasserqualität und Instandhaltung ab.
