Benötigen Sie maximale Leistung und Wirtschaftlichkeit bei der Spannungswandlung? Dann ist ein Öltransformator die ideale Wahl. Die Anlagen überzeugen durch eine effektive Kühlung und einen hohen Wirkungsgrad. Wie Sie funktionieren, wie viel ein Öltrafo kosten kann und wann die Geräte nicht die erste Wahl sind, erfahren Sie in den folgenden Abschnitten.
Die Themen im Überblick:
Die wichtigsten Informationen auf einen Blick
- Effiziente Kühlung & Isolation (Öl leitet Wärme ab und verhindert Überschläge)
- Hoher Wirkungsgrad (bis zu 99,5 % Leistungserhalt)
- Langlebig & wartungsarm (Ölwechsel alle 5–10 Jahre)
- Skalierbar (für Hochspannung und große Leistungen geeignet)
- Einsatz in Industrie, Netzen & Kraftwerken (robust und leistungsstark)
Öltransformator: Top-Effizienz und Leistung

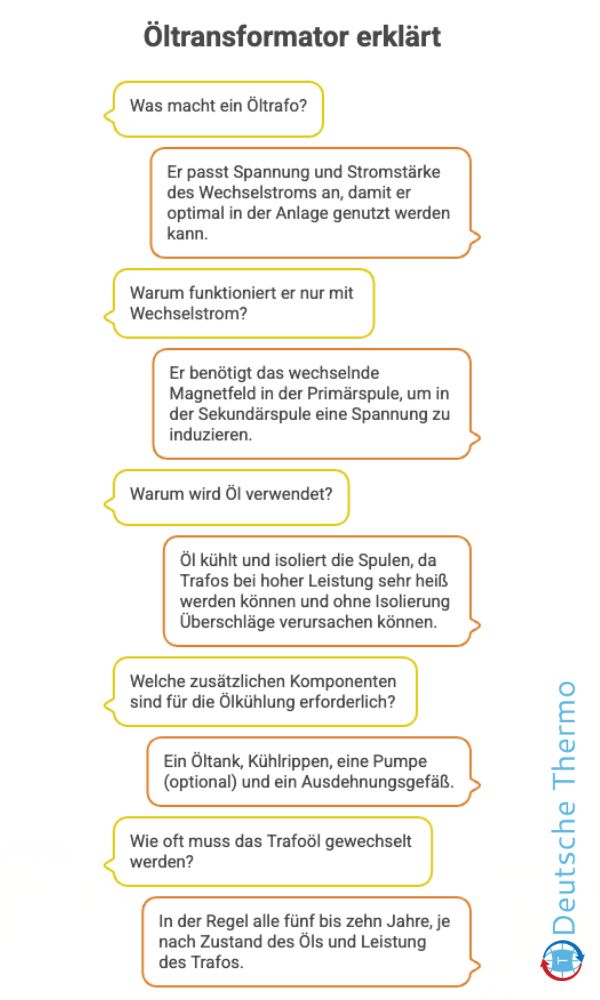

Ein Öltrafo passt die Spannung sowie die Stromstärke des Wechselstroms an, damit sich dieser optimal in der eigenen Anlage nutzen lässt. Möglich ist das mit zwei Spulen. Eine erste (Primärspule) erzeugt dabei ein Magnetfeld, das in der zweiten Spule (Sekundärspule) eine Spannung induziert. Abhängig vom Windungsverhältnis der beiden Spulen kann diese höher oder niedriger sein als die Ausgangsspannung.
Übrigens:
Trafos wie der Öltransformator funktionieren nur mit Wechselstrom. Denn sie benötigen das wechselnde Magnetfeld in der Primärspule, um in der Sekundärspule eine Spannung induzieren zu können. Mit Gleichstrom würde sich ein gleichmäßiges Magnetfeld einstellen, das in der Sekundärspule allerdings keine Spannung erzeugt.
Öl kühlt und isoliert die Spulen der Transformatoren
Das Öl im Transformator führt die entstehende Wärme ab. Es kühlt die Spulen und isoliert die Anlage zusätzlich. Nötig ist das, da sich die Trafos bei hoher Leistung sehr stark erhitzen. Außerdem kommt es ohne schützende Isolierung zu Überschlägen, die Schäden und sogar Brände verursachen können.
Ölkühlung setzt zusätzliche Technik am Trafo voraus

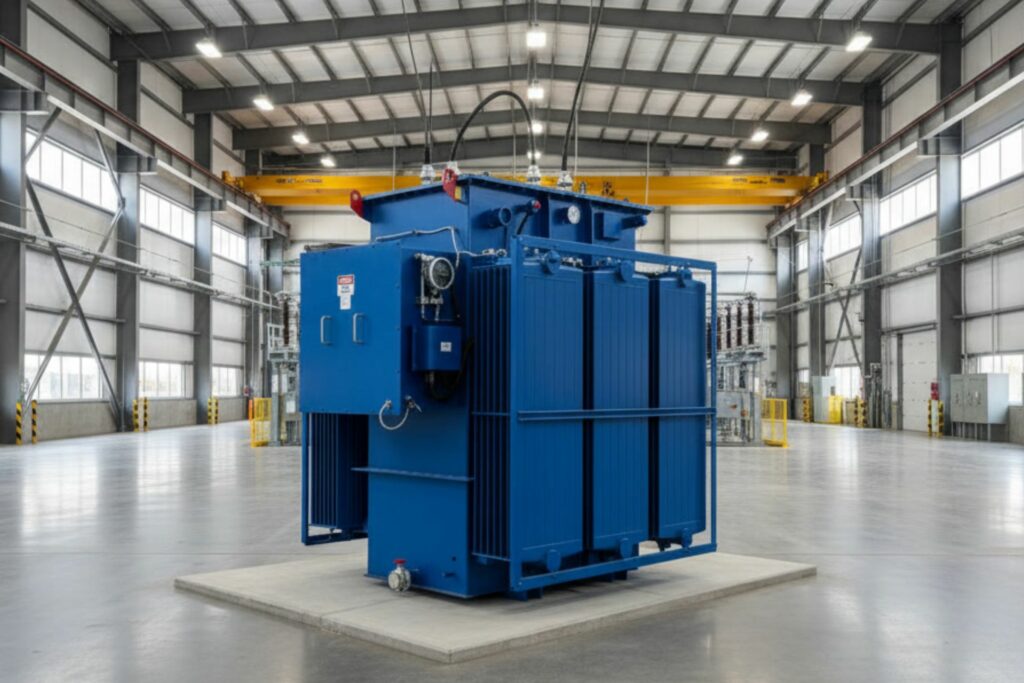

Damit sich der Trafo mit Öl kühlen lässt, sind zusätzliche Komponenten erforderlich. Allen voran steht dabei der Öltank, in dem sich die Flüssigkeit sammeln und bevorraten lässt. Darüber hinaus verfügt der Trafo über Kühlrippen, eine Pumpe (optional) und ein Ausdehnungsgefäß. Während die Rippen eine effektive Wärmeabfuhr ermöglichen, leitet die Pumpe das Öl durch den Kreislauf. Ein Ausdehnungsgefäß gleicht dabei die Volumenänderung aus, die das Transformatoröl bei wechselnden Temperaturen erfährt.
Übrigens:
Durch die zusätzlichen Komponenten im Aufbau ist der Öltransformator in der Regel größer als ein Trockentrafo gleicher Leistung. Bei der Auswahl ist das genauso zu beachten, wie die Gefahr der Umweltkontamination durch potenzielle Leckagen im Ölkreislauf.
Regelmäßige Wartung mit Trafo-Ölwechsel ist Pflicht
Da das Medium im Öltransformator altert, ist es in regelmäßigen Abständen auszutauschen. Experten empfehlen den Ölwechsel am Trafo dabei in der Regel alle fünf bis zehn Jahre, je nach Zustand des Öls. Ist die Leistung häufig am Maximum, kann das Trafoöl dabei schneller altern. Gleiches gilt auch dann, wenn es zur Oxidation kommt oder Fremdstoffe (Feuchtigkeit, Abrieb etc.) vorhanden sind.
Die größten Vorteile der Öltransformatoren
Öl leitet Wärme hervorragend und sorgt damit für eine effiziente Kühlung. Öltransformatoren sind dadurch aber nicht nur besonders stark belastbar, sie erreichen auch einen höheren Wirkungsgrad. Die Verluste fallen minimal aus und die eingebrachte Leistung lässt sich nach dem Trafo zu 99,5 Prozent nutzen. Ein weiterer Vorteil liegt in der Langlebigkeit. Denn das Öl schützt vor Feuchte und Oxidation. Es isoliert hervorragend und verhindert Spannungsüberschläge dabei besonders zuverlässig.
Die wichtigsten Vorteile eines Drehstrom Öltransformators auf einen Blick:
- Hohe Kühlleistung (Öl leitet Wärme effizient ab)
- Exzellente Isolation (verhindert Überschläge)
- Lange Lebensdauer (schützt vor Feuchtigkeit und Oxidation)
- Hoher Wirkungsgrad (geringe Verluste, bis 99,5%)
- Skalierbar (geeignet für Hochspannung und große Leistungen)
- Wartungsarm (Ölwechsel nur alle 5–10 Jahre)
Alles in allem zeigt sich der Öltransformator als konkurrenzfähig gegenüber Arten wie dem Trockentrafo. Geht es um Leistung, Effizienz und Wirtschaftlichkeit, ist er kaum zu übertreffen.
Einsatz: In vielen Feldern besonders gefragt
Die Vorteile der Öltransformatoren zeigen sich vorrangig dann, wenn maximale Leistung gefragt ist. So zum Beispiel in der Energieversorgung oder in großen Industrieanlagen. Zu den häufigsten Einsatzbereichen zählen daher:
- Stromnetze (Hochspannungstransformatoren in Umspannwerken)
- Industrieanlagen (Großmaschinen, Motoren mit hoher Leistung)
- Kraftwerke (Generator- und Netzanschluss-Transformatoren)
- Bahnstromversorgung (z. B. für 16,7 Hz-Bahnstrom)
- Öl- und Gasindustrie (robuste, langlebige Lösungen für extreme Bedingungen)
Einsatzgrenzen:
Der Öltransformator ist nicht für jeden Bereich die beste Wahl. Geht es um hohe Anforderungen an Platz, Brand- sowie Umweltschutz oder um einen wartungsfreien Betrieb? Dann können Sie stattdessen einen Trockentransformator (auch Gießharztransformator) kaufen. Dieser eignet sich hauptsächlich für kleine sowie mittlere Leistungen und ist in Gewerbe und Industrie stark gefragt.
Öltransformator kaufen: Kosten eines Trafos
Die Preise für einen Öltransformator hängen sehr stark von der benötigten Größe ab. Je mehr Leistung erforderlich ist, umso höher fallen dabei auch die Kosten aus. Die folgende Übersicht gibt erste Richtwerte für die Kosten der Öltrafos:
- Kleintransformatoren (z. B. für Industrieanlagen, 10–100 kVA):
- €1.000–€10.000
- Mittelgroße Trafos (z. B. für lokale Netze, 100–1.000 kVA):
- €10.000–€50.000
- Großtransformatoren (z. B. für Umspannwerke, 1–100 MVA):
- €50.000–€500.000+
- Hochspannungs-Großtrafos (z. B. 200+ MVA für Überlandnetze):
- €500.000–mehrere Millionen €
Neben der Leistung beeinflussen auch die verwendeten Materialien (Kupfer oder Alu) den Preis. Gleiches gilt für die eingesetzten Öle (Mineralöl/Silikonöl) sowie Sonderfunktionen. So steigen die Kosten an, wenn es auf eine bessere Geräuschisolierung und somit auf einen besonders leisen Betrieb ankommt.
FAQ: Häufig gestellte Fragen zu den Öltrafos
Ein Transformator passt Spannung und Stromstärke des Wechselstroms an, damit Sie die Energie optimal in Ihrer Anlage nutzen können. Öltransformatoren kommen dabei insbesondere in Stromnetzen, Industrieanlagen und Kraftwerken zum Einsatz, wo hohe Leistung und Effizienz gefragt sind.
Transformatoren nutzen zwei Spulen: Die Primärspule erzeugt ein wechselndes Magnetfeld, das in der Sekundärspule eine Spannung induziert. Das Öl kühlt dabei die Spulen und isoliert die Anlage zusätzlich, was Überschläge verhindert.
Ein Transformator benötigt ein wechselndes Magnetfeld, um in der Sekundärspule eine Spannung zu induzieren. Bei Gleichstrom entsteht zwar ein konstantes Magnetfeld – das erzeugt jedoch keine Spannung in der Sekundärspule.
Öltransformatoren bieten eine effiziente Kühlung, exzellente Isolation und einen hohen Wirkungsgrad. Nachteilig sind der höhere Wartungsaufwand (Ölwechsel) und das Risiko von Leckagen, die Umweltbelastungen verursachen können.
Öltransformatoren eignen sich ideal für Hochspannungsnetze, Industrieanlagen und Kraftwerke. Alternativen wie Trockentrafos sind besser, wenn Sie wenig Platz haben, Brandschutz oder Umweltschutz priorisieren oder einen wartungsfreien Betrieb wünschen.
Die Kosten für Öltransformatoren hängen von der Leistung ab: Eine Trafostation mit 630 kVA kostet etwa 20.000 bis 40.000 Euro, bei 1.000 kVA liegen die Preise bei 30.000 bis 60.000 Euro. Größere Anlagen (ab 1 MVA) können 50.000 bis über 500.000 Euro kosten.
