Air Handler und Kühlregister: Kaltwasser für mobile Lüftungsgeräte nutzen

Autor: Johannes Partz / ✅ Aktualisiert am: 05.07.2024 / Startseite » Air Handler und Kühlregister: Kaltwasser für mobile Lüftungsgeräte nutzen

Geht es um die vorübergehende oder mobile Klimatisierung von Räumen, Gebäuden oder Prozessen, stellen Air Handler eine günstige Lösung dar. Denn die mobilen Lüftungsgeräte lassen sich nahezu überall aufstellen. Sie arbeiten leise und benötigen lediglich Kalt- oder Warmwasser, um Luft mit Kühlregistern abzukühlen oder Heizregistern aufzuheizen. Was Air Handler und mobile Lüftungsgeräte auszeichnet, wann die Geräte infrage kommen und warum sich das Mieten von Kühlregistern häufig lohnt, erklärt Deutsche-Thermo.de im folgenden Ratgeber.

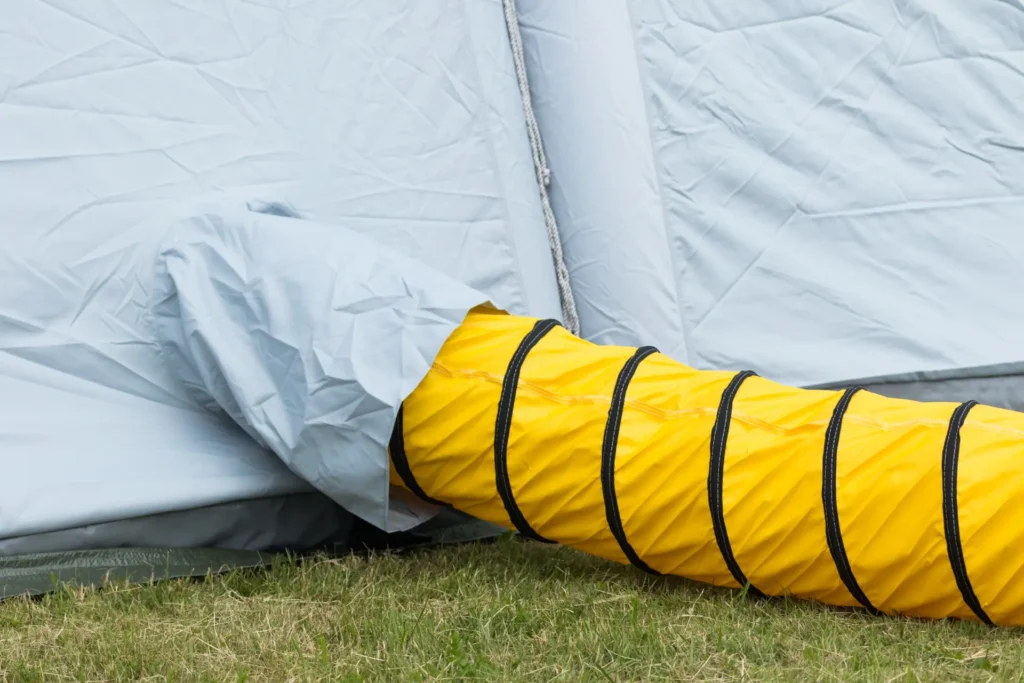

Air handler leitet kalte Luft über gelben Luftschlauch in ein Event-Zelt

✅ Aktualisiert am: 05.07.2024

Die Themen im Überblick

Mobile Lüftungsgeräte klimatisieren ohne eigene Klimatechnik

Ein angenehmes Klima schaffen, Temperaturvorgaben für Arbeitsplätze einhalten oder technische Anlagen kühlen: Kälte- und Klimaanlagen erfüllen viele Aufgaben. Soll die Technik mobil zum Einsatz kommen, sind konventionelle Lösungen jedoch zu unflexibel. Sie stellen mit großen Kältemittelfüllmengen ein erhebliches Risiko dar, lassen sich nur von Fachhandwerkern in Betrieb nehmen und oft nicht variabel im Gebäude unterbringen.

Anders bei Air Handlern (auch AHU für “Air Handling Unit” genannt): die mobilen Lüftungsgeräte kommen nahezu überall infrage. Ein Kalt- und/oder Warmwasser- sowie ein Stromanschluss genügen und Air Handler klimatisieren die Raumluft nach Ihren Wünschen. Möglich ist das mit einem Ventilator, der Raum- oder Außenluft über einen Wärmeübertrager leitet und darüber die Temperatur der Luft verändert. Werden Kühlregister verwendet, wird aus dem Air Handler ein mobiler Luftkühler, wird warmes Wasser durch Heizregister geleitet, dient das mobile Lüftungsgerät als Heizung.

Wichtig zu wissen:

Ein Air Handler produziert weder Kälte noch Wärme, sondern überträgt die Temperatur angeschlossener Kälte- oder Wärmeerzeuger auf die Luft und verteilt sie mittels Ventilatoren und angeschlossener Schläuche. Wenn Sie einen Air Handler mieten oder kaufen, benötigen Sie zusätzlich auch immer eine entsprechende Kälteanlage oder einen Wärmeerzeuger, um mit den mobilen Lüftungsgeräten auch zu klimatisieren.

Typische Einsatzbereiche von Air Handlern und Kühlregistern

Zum Einsatz kommen mobile Lüftungsgeräte zum Mieten oder Kaufen überall dort, wo Kälte erforderlich ist. Typische Beispiele sind Büros, Lagerhallen, Maschinenhallen oder Eventlocations, wie die folgende Tabelle zeigt.

Air Handler (AHU): EinsatzbereichePraktische Beispiele
Büros und VerkaufsräumeSteigen die Temperaturen in Büros, sinkt nicht nur der Komfort. Auch die Leistungsfähigkeit und die Gesundheit der Arbeitenden können Schaden nehmen. Um das zu verhindern, können Betreiber mobile mobile Lüftungsgeräte mit Kühlregistern mieten. Diese senken die Raumtemperaturen und helfen, die Vorgaben der Arbeitsstättenverordnung einzuhalten.
Events und VeranstaltungenHochzeiten, Galaveranstaltungen, Messen oder andere Events werden nur dann zum Erfolg, wenn auch das Raumklima stimmt. Indem Veranstalter einen Air Handler mieten, überlassen sie in Bezug auf das Raumklima nichts dem Zufall. Sie sorgen zuverlässig und leise für niedrige Temperaturen und können heizen, wenn das vor Ort erforderlich ist. Die mobilen Kühlregister sind damit auch eine gute Lösung zur Zeltklimatisierung.
EDV- und ServerräumeIn Serverräumen arbeitet hochsensible Technik, die ständig viel Wärme abgibt. Lässt sich diese nicht zuverlässig abführen, kann die Elektronik überhitzen und zu Schaden kommen. Ein mobiler Air Handler zum Mieten oder Kaufen verhindert das, indem er warme Luft absaugt (optional) und kalte Luftmassen in den Raum einbringt.
Lagerhallen und LebensmittellagerLagerhallen für temperatursensible Produkte und Lebensmittellager sind ebenfalls auf eine zuverlässige Klimatisierung angewiesen. Fallen stationäre Anlagen aus, sorgen Kühlregister für Abhilfe. Denn die Anlagen lassen sich schnell installieren und in Betrieb nehmen. Sie kühlen Lagerräume oder Lagerhallen bedarfsgerecht und schaffen optimale klimatische Verhältnisse.
Maschinenhallen und technische ProzesseZum Einsatz kommen Air Handler auch in Maschinenhallen und bei technischen Prozessen. Hier führen sie vor allem im Sommer Wärme ab, um die Produktion nicht zu gefährden. Das könnte passieren, wenn sich Produkte oder Rohstoffe bei ansteigenden Temperaturen nicht mehr wie gewohnt be- oder verarbeiten lassen.

Die Übersicht zeigt: Benötigen Sie kalte Luft, um Räume oder Anlagen zu temperieren, können Sie einen Air Handler mieten oder kaufen. Zum Einsatz kommen die mobilen Luftkühler dabei meist dann, wenn die Kühlfunktion vorübergehend erforderlich ist.

Also beispielsweise bei:

  • einer Störung oder einem Defekt an der konventionellen Anlage
  • einer geplanten Wartungs-, Reparatur- oder Umbaumaßnahme
  • Kühllasten, die die Leistung der stationären Anlage überschreiten
  • saisonal oder nur kurzfristig auftretenden Kühllasten in Gebäuden

In Kombination mit einer mobilen Heizung eignen sich die Anlagen auch zur Beheizung mit Außen- oder Umluft.

Aufbau und Funktion der Technik zur mobilen Klimatisierung

Das für Klimaanlagen übliche Kältemittel sucht man in Air Handlern vergebens. Denn diese bestehen lediglich aus einem Ventilator und einem Wärmeübertrager. Während der Ventilator Luft über den Wärmeübertrager bläst, überträgt dieser Wärme von den Luftmassen auf Kaltwasser oder von Warmwasser auf die vorbeiströmende Luft. Anschließend strömt die kalte oder warme Luft zurück in den Raum, um diesen zu kühlen oder zu beheizen.

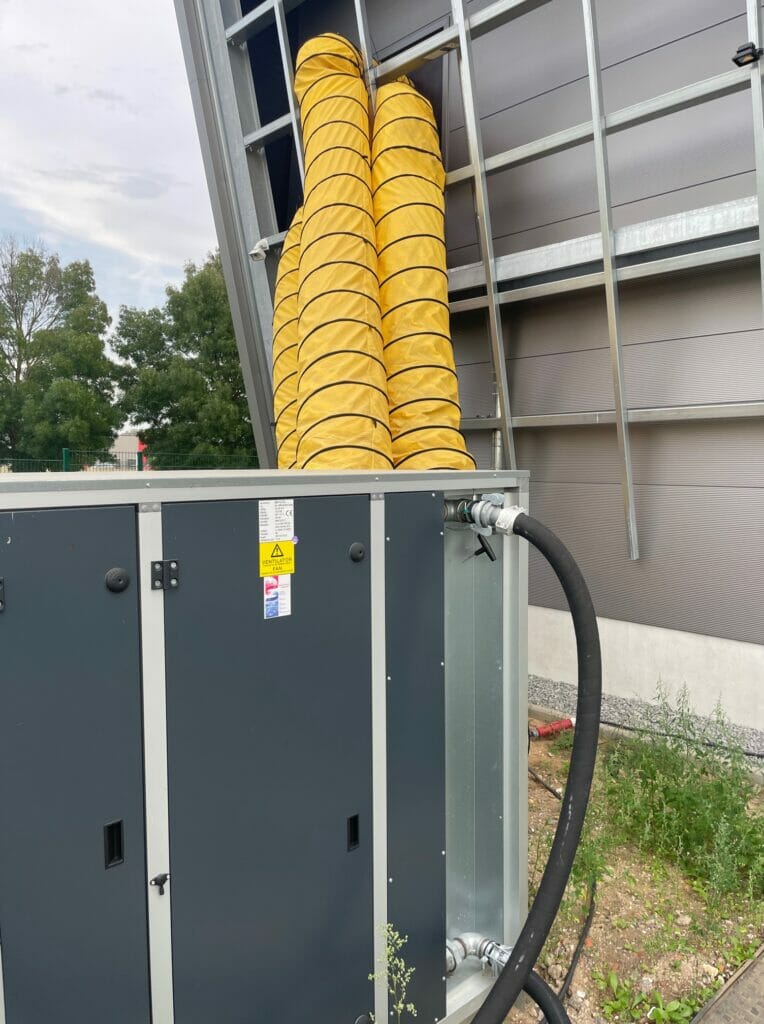

Luftverteilung über Ausblasöffnungen oder flexible Schläuche

Zum Verteilen der konditionierten Luft verfügen kleinere Geräte zur Innenaufstellung in der Regel über integrierte Ausblasöffnungen. Bei größeren Lüftungsgeräten gibt es hingegen Anschlüsse für flexible Schläuche. Diese bestehen aus einem Kunststoffgewebe und leiten die Luftmassen ohne große Druckverluste dahin, wo Kälte oder Wärme nötig sind. Die Verteilung erfolgt dabei zugarm über spezielle Textilschläuche oder wie bei konventionellen Anlagen über Luftauslassdüsen. Einige Air Handler sind zudem in der sogenannten Down-Flow-Ausführung erhältlich. Sie geben den Kaltluftstrom direkt nach unten ab und kühlen so den Installationsboden. Günstig ist das vor allem im Bereich von EDV-Anlagen und bei Serverzentren.

Flexible Aufstellung und Betrieb mit Außenluft oder reiner Umluft

Auch in puncto Aufstellung bieten Air Handler eine große Flexibilität. So lassen sie sich je nach Bedarf im Außen- oder im Innenbereich unterbringen. Letzteres ist vor allem bei kleineren Kühlregistern der Fall. Leistungsstarke Geräte platzieren Kunden meist vor dem Haus, wo die Geräusche der Ventilatoren niemanden stören.

Während innen aufgestellte Air Handler in aller Regel reine Umluft konditionieren, behandeln außen aufgestellte Lüfter meist Außenluft. Möglich ist es aber auch, außenstehende Air Handler mit reiner Umluft zu betreiben, um den Komfort zu steigern und Energie einzusparen.

Breites Leistungsspektrum von etwa 10 bis 500 kW Kälteleistung

Geht es um die Leistung, lassen moderne Air Handler keine Wünsche offen. So stehen kleinere Lüftungsgeräte mit einer Leistung von etwa 10 Kilowatt genauso zur Verfügung, wie 500 Kilowatt starke Großgeräte. Genügt das nicht, lassen sich mehrere Air Handler parallel betreiben, um die Leistung flexibel zu skalieren. Die erforderliche Kälteleistung stellen Sie dabei mit größeren oder mehreren Kaltwassersätzen bereit.

Die folgende Tabelle zeigt die wichtigsten Daten verschiedener Air Handler im Überblick.

Kühlleistung der AHU7 kW15 kW30 kW50 kW150 kW
Baugröße950 x 550 x 860 mm880 x 680 x 1.890 mm1.400 x 880 x 1.700 mm1.400 x 880 x 1.700 mm2.610 x 1.200 x 1.890 mm
Gewicht45 kg180 kg267 kg267 kg1.000 kg
Luftleistung3.810 m³/h2.300 m³/h5.000 m³/h5.000 m³/h20.000 m³/h
Pressung (extern)k. A.200 Pa200 Pa200 Pa400 Pa
Wasser-Anschluss1“ Kupplung1“ Kupplung2“ Kupplung2“ Kupplung2“ Kupplung
Strom-AnschlussStecker Typ 13 230V (0,31 kW und 1,35 A)Stecker Typ 13 230V (1,5 kW und 6,7 A)Stecker CEE 16A (3P + N + PE) oder Stecker Typ 13 230V (1,75 kW und 3,5 A)Stecker CEE 16A (3P + N + PE) oder Stecker Typ 13 230V (1,75 kW und 3,5 A)Stecker CEE 32A (3P + N + PE) (11 kW und 19,5 A)
Aufstellunginneninneninnen oder außeninnen oder außeninnen oder außen
LüftungUmluftUmluftUm- oder /AußenluftUm- oder /AußenluftUm- oder /Außenluft
Ausblasungdirekt über Gehäusedirekt über Gehäuse, nach unten in Zwischen-böden oder mit Lüftungs-schlauchdirekt über Gehäuse oder mit Lüftungs-schlauchdirekt über Gehäuse oder mit Lüftungs-schlauchdirekt über Gehäuse oder mit Lüftungs-schlauch

Tabelle: Abhängig von den gewählten Systemtemperaturen ist die Heizleistung meist höher. Die übrigen Angaben verstehen sich als Richtwerte, die von Hersteller zu Hersteller unterschiedlich ausfallen können. Sie geben aber eine Vorstellung von Leistungsbereichen und Dimensionen der Air Handler zum Mieten oder Kaufen.

Energieeffizient durch Ventilatoren mit Frequenzumformern

Besonders effizient arbeiten Air Handler mit einem Frequenzumformer. Dieser verändert die Drehzahl des Ventilators bedarfsgerecht, sodass nie mehr Luft zirkuliert als eigentlich nötig. Neben dem Stromverbrauch der Ventilatormotoren senkt das auch den Kühlenergiebedarf von Kaltwassersätzen oder stationären Anlagen.

Hohe Pressung für Verteilung großer Luftmassen im Haus

Neben der erreichbaren Heiz- oder Kühlleistung kommt es bei der Planung und Dimensionierung mobiler Luftkühler auch auf die sogenannte Pressung an. Dabei handelt es sich um den Druck, mit dem Ventilatoren Luftströme ins Gebäude leiten. Je höher dieser Druck ist, umso weiter lassen sich die Luftmassen verteilen. Ist die Pressung zu gering für den geplanten Einsatz, sinkt die Luftleistung und Sie müssen mehrere Air Handler mieten.

Anschluss an mobilen Kaltwassersatz oder stationäre Anlage

Um thermische Energie ab- oder zuführen zu können, ist ein Kaltwassersatz erforderlich. Dieser steht üblicherweise im Außenbereich, wo er Wärme auf die Umgebungsluft überträgt oder diese selbst als Wärmequelle nutzt. Je nach Witterung und Funktionsweise kühlt oder erhitzt der Kaltwassersatz dabei einen flüssigen Wärmeträger. Dabei handelt es sich um Wasser oder ein Wasser-Glykol-Gemisch, das über flexible Leitungen zu den Air Handlern und Kühlregistern strömt.
Ist ein stationäres Kaltwassernetz vorhanden, lassen sich Air Handler bzw. mobile Luftkühler auch an dieses anschließen. Möglich ist das mit flexiblen Schläuchen, die zentral heruntergekühltes Wasser zu den mobilen Lüftungsgeräten leiten.

Heizen mit Kaltwassersatz, mobile Heizung oder fest installierter Anlage

Strömt anstelle von Kaltwasser Warmwasser über den Wärmeübertrager im Air Handler, heizt dieser die Um- oder Außenluft auf. Möglich ist das, indem Sie das mobile Lüftungsgerät an einen Kaltwassersatz mit Heizfunktion anschließen. Alternativ kommen mobile Heizungen oder fest installierte Heizungsanlagen als Wärmeerzeuger infrage.

Vorteile der Air Handler gegenüber anderen Klimalösungen

Geht es um die Klimatisierung von Hallen, Räumen oder Prozessen, sind neben den Air Handlern auch Anlagen mit Direktverdampfung möglich. Dabei handelt es sich in der Regel um Single- oder Multisplit-Anlagen, die kaltes Kältemittel über schlanke Leitungen im Haus verteilen. Die Konditionierung der Raumluft erfolgt dabei in Decken- oder Wandgeräten, die wie Air Handler mit einem Ventilator und einem Wärmetauscher ausgestattet sind.

Der Unterschied: Nimmt das Kältemittel im Wärmeübertrager Energie auf, verdampft es. Das Medium strömt zum Verdichter, wo mit dem Druck auch die Temperatur zunimmt. Im nächsten Schritt lässt sich die Wärme an die Außenluft abgeben. Das Kältemittel kühlt sich dabei ab. Es geht in den flüssigen Aggregatzustand über, entspannt sich und strömt erneut zum Wärmeübertrager im zu kühlenden Bereich.

Auch wenn der Einsatz von Kältemittel in Direktverdampfern für schlankere Rohre und geringere Anschaffungskosten sorgt, ist die Kombination aus Kaltwassersatz und Air Handler doch mit Vorteilen verbunden.

Einer der größten Vorteile ist die Flexibilität, die mit der Verteilung von Warm- oder Kaltwasser einhergeht. Der Verzicht auf viel Kältemittel vereinfacht den Brandschutz und die Installation erfordert keine speziellen Kältetechnik-Kenntnisse.

Die folgende Übersicht fasst die wichtigsten Vorteile der Air Handler bzw. Kaltwassersätze mit mobilen Lüftungsgeräten zusammen:

Klassische Air Handler Vorteile

  • Flexibilität in der Verteilung (bedarfsgerechte Änderungen jederzeit möglich)
  • Verzicht auf Kältemittel in der Verteilung mindert Risiken und Anforderungen
  • keine speziellen Kältetechniker zur Installation der Wärme-/Kälteverteilung nötig
  • Heizen und Kühlen mit ein und derselben Anlagentechnik bedarfsgerecht möglich
  • Integration verschiedener Wärme-/Kälteerzeuger möglich (Kaltwassersatz etc.)

Zudem lassen sich mit Air Handlern zum Mieten oder Kaufen sehr hohe Luftvolumenströme realisieren. Nachteilig ist hingegen die Größe der Anlagen.

Mobile Kühlregister und Air Handler zum Mieten oder Kaufen

Wer sich für die mobile Kältelösung interessiert, kann Air Handler mieten oder kaufen. Ersteres lohnt sich vor allem dann, wenn der Einsatz zeitlich befristet ist. Also zum Beispiel bei der Überbrückung von Ausfällen oder der Schaffung (zusätzlicher) Kühlkapazitäten. Die Vorteile der Miete liegen dabei in der schnellen Verfügbarkeit. Es fallen keine Anschaffungskosten an und Vermieter kümmern sich um die fachgerechte Inbetriebnahme. Üblicherweise lässt sich auch die zum Betrieb benötigte Kälteanlage bzw. ein Kaltwassersatz direkt dazu mieten.

Die folgende Übersicht fasst die wichtigsten Vorteile der Miete mobiler Luftkühler zusammen:

  • meist schnelle Verfügbarkeit
  • Einsatz top gewarteter Geräte
  • Anlagen oft flexibel erweiterbar
  • Wegfall von Anschaffungskosten
  • Lieferung und Montage durch Anbieter
  • 24/7-Service-Hotline für Störungen
  • keine Einbußen in der Liquidität
  • Mietkosten sofort steuerlich absetzbar

Alles in allem bekommen Sie eine günstige und flexible Klimalösung, wenn Sie ein Kühlregister mieten.

Mobilen Luftkühler kaufen und langfristig selbst einsetzen

Air Handler sind für den mobilen Einsatz konzipiert und daher vor allem als Mietlösung interessant. Benötigen Unternehmen die Anlagen aber immer wieder, können Sie auch ein Kühlregister kaufen. Interessant ist das vor allem für Immobilien-, Bau- und Handwerksfirmen.

Aber auch Veranstalter können Air Handler kaufen, um diese bei verschiedenen Events zu benutzen. Sie sparen Mietkosten und profitieren auf Dauer von geringeren Ausgaben. Zu beachten ist jedoch, dass Sie dann für Lagerung, Transport, Montage und Wartung selbst verantwortlich sind.

Hinzu kommt, dass sich die Anforderungen an verschiedenen Einsatzorten häufig unterscheiden, wodurch Sie mehrere Kühlregister vorhalten müssen. Das erfordert mehr Platz und geht mit einem höheren (Kosten-)Aufwand einher.

FAQ: Häufige Fragen und Antworten zu mobilen Luftkühlern

Was ist ein Air Handler und was unterscheidet ihn von anderen Klimalösungen?

Air Handler (auch AHU, mobile Luftkühler oder Kühlregister) sind kompakte Anlagen, die einen Ventilator und einen Wärmeübertrager enthalten. Der Ventilator leitet Außen- oder Umluft über den Wärmeübertrager, der die Luftmassen daraufhin kühlt. Die konditionierte Luft strömt dann in den zu kühlenden Bereich eines Gebäudes oder einer Anlage. Überträgt der Wärmeübertrager thermische Energie auf die Luft, lassen sich Air Handler auch zum Heizen nutzen.

Woher kommen Kälte und Wärme bei mobil einsetzbaren Kühlregistern?

Um Luftmassen zu kühlen, ist kaltes Wasser oder ein Glykol-Wasser-Gemisch nötig. Dieses strömt über den Wärmeübertrager, um der Luft Wärme zu entziehen. Bereiten lässt es sich mit einem Kaltwassersatz. Ist eine lokale Kälteanlage mit Kaltwassersystem vorhanden, können Sie den mobilen Luftkühler auch an diese anschließen. Ähnlich verhält es sich beim Heizen. Hier liefert ein Kaltwassersatz mit Heizfunktion (Wärmepumpen-Funktion), eine mobile Heizung oder eine stationäre Heizung warmes Wasser.

In welchen Einsatzbereichen gibt es mobile Luftkühler zum Mieten oder Kaufen?

Airhandler kommen immer dann zum Einsatz, wenn kühle Luft erforderlich ist. Also zum Beispiel zur Kühlung von Büros, Verkaufsräumen, Hallen, Werkstätten, Maschinen, Serverzentren oder anderen Gebäuden und Anlagen. Ein bedeutender Einsatzbereich ist darüber hinaus die Event- oder Zeltklimatisierung für Messen, Hochzeiten, Galaevents oder andere Veranstaltungen.

Welche Vorteile haben Kühlregister gegenüber anderen Klimalösungen?

Air Handler lassen sich mobil einsetzen. Sie sind besonders flexibel und können bei Bedarf einfach an die örtlichen Gegebenheiten angepasst werden. Möglich ist das sogar dann, wenn sich die Voraussetzungen zum Beispiel während des Bauablaufs ändern. Die Anlagen kommen außerdem ohne Kältemittel in der Verteilung aus. Sie stellen ein geringeres Umweltrisiko dar und sind mit geringeren baulichen Anforderungen verbunden. Die Installation ist zudem ohne speziell ausgebildete Kältetechniker möglich.

Welche Vorteile hat das Mieten der Air Handler und wann lohnt es sich?

Möchten Sie einen mobilen Luftkühler mieten, bekommen Sie die Anlagen schnell geliefert. Sie können kurzfristige Kühllasten zuverlässig abdecken oder konventionelle Anlagen vorübergehend ersetzen, wenn diese planmäßig oder unplanmäßig ausgefallen sind. Ein weiterer Vorteil ist, dass beim Mieten der Air Handler keine Anschaffungskosten anfallen. Sie können die Mietraten sofort steuerlich geltend machen und reduzieren Ihre Liquidität kaum. Darüber hinaus profitieren Sie häufig von einem umfangreichen Service-Angebot der Mietanbieter, das neben Lieferung und Inbetriebnahme oft auch eine 24/7-Notfall-Hotline beinhaltet.
